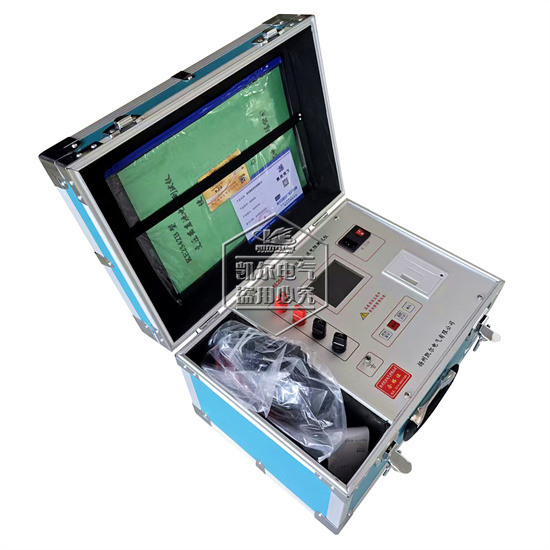

注：本系列變壓器直流電阻測試儀分為兩款：
1、KE2542B型：不帶內置電源
2、KE2542D型：帶有內置電源
一、產品概述：
直流電阻是變壓器（或其它感性產品）制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的穩定運行。
KE2542系列變壓器直流電阻測試儀采用全新電源技術，具有體積小、重量輕、輸出電流大并且可根據負載大小自動調整等特點。整機由雙芯片采樣，精度更高，自動完成自檢、數據處理、顯示、打印等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
本公司研發生產的KE2542系列變壓器直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種類型變壓器和互感器的直流電阻。
二、性能特點及技術指標
1、輸出電流及量程：測試電流：1mA-20A（自動檔可自動選擇測試電流）；
|
電 流 |
量 程（精 度） |
電 流 |
量 程（精 度） |
|
20A |
300μΩ-1Ω（±0.2％±2個字） |
2A |
1Ω-10Ω（±0.2％±2個字） |
|
10A |
100mΩ-3Ω（±0.2％±2個字） |
100mA |
100Ω-500Ω（±0.2％±2個字） |
|
5A |
1Ω-5Ω（±0.2％±2個字） |
5mA |
500Ω-20KΩ（±0.2％±5個字） |
2、最高分辨度： 0.1μΩ；
3、儀器采用65K真彩色液晶屏顯示，中文菜單提示，操作方便；
4、具有大容量存儲功能；
5、工作電源： KE2542B型：AC220V±10％； KE2542D型：AC220V±10％或內置大容量鋰電源；
6、工作溫度：﹣10℃～40℃；
7、工作濕度：環境濕度＜80％RH ；
8、外形尺寸：長370mm×寬250mm×高290mm；
9、儀器重量：KE2542B型：6.2kg； KE2542D型：7.5kg。
